Kutu Profil Yük Taşıma Hesabı

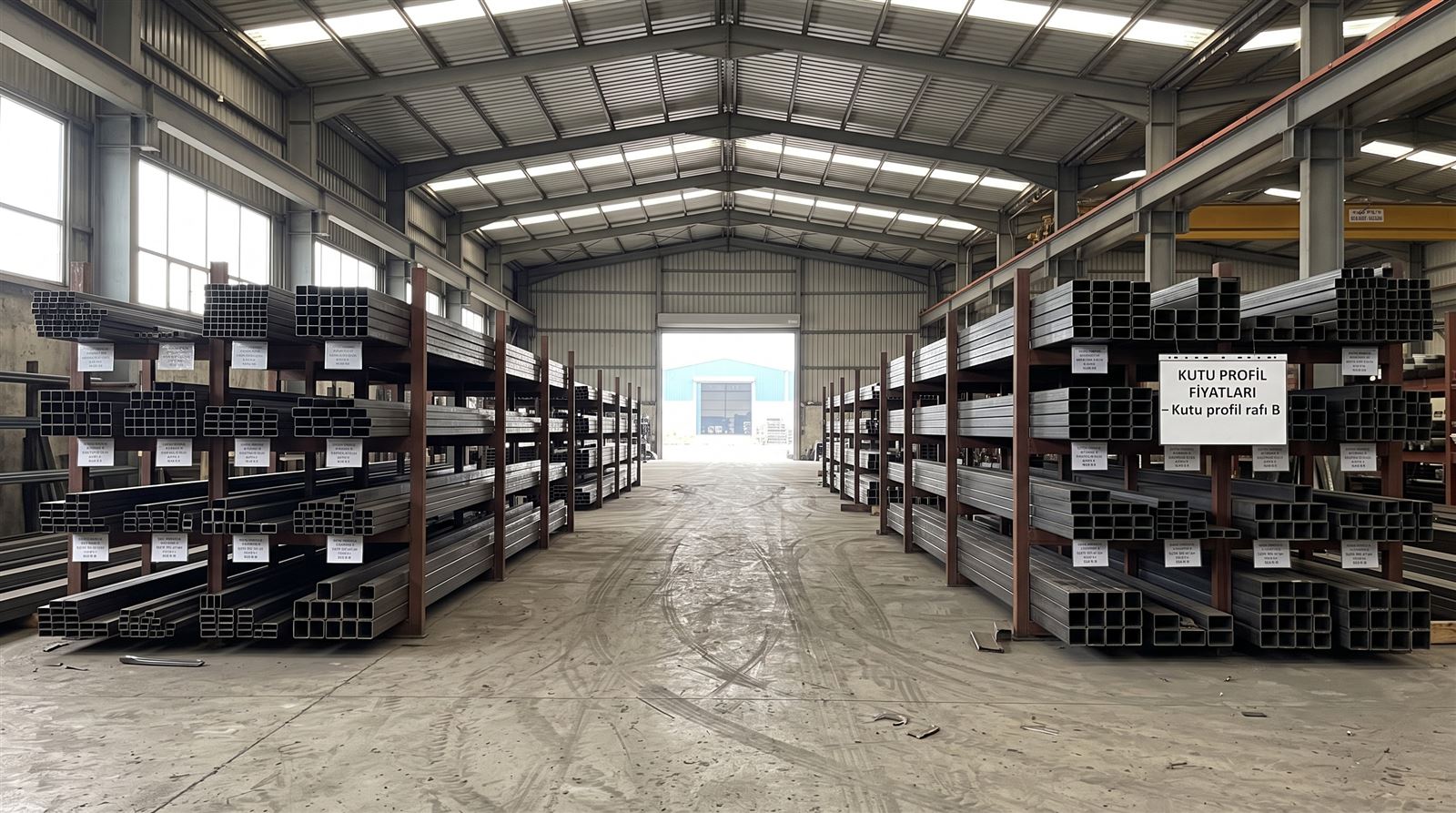

Kutu profil deposu raf koridoru, farklı ebatlarda siyah ve galvaniz profil paketleri — Kutu profil rafları: 20×20'den 100×100'e siyah ve galvaniz profil stoğu.

Ebat, et kalınlığı ve açıklığı girin; hesaplayıcı kesit modülü ile atalet momentini çıkarır, ardından gerilme sınırı (S235 için 150 N/mm²) ve sehim sınırı (L/300) altındaki güvenli yükü kilogram olarak verir ve küçük olanı sonuç sayar. Tek açıklıklı, yanal tutulmuş, statik yüklü kiriş varsayılır; taşıyıcı yapıda kesit projeyle belirlenir.

Sonuç ön seçim değeridir; burulma, yanal burkulma, dinamik yük ve bağlantı detayı hesaba girmez.

Kutu profil taşıma kapasitesi tablosu (ortadan tekil yük, kg)

Ebat × et	kesit modülü W (mm³)	1 m	2 m	3 m	4 m
40×40×2 mm	3.668	224	63	28	16
50×50×2 mm	5.908	361	126	56	32
60×60×2 mm	8.682	531	223	99	56
60×60×3 mm	12.380	757	318	141	80
80×80×3 mm	22.861	1.398	699	348	196
100×100×3 mm	36.542	2.235	1.117	695	391
100×100×4 mm	47.268	2.891	1.445	899	506
120×120×4 mm	69.456	4.248	2.124	1.416	892
150×150×5 mm	135.656	8.297	4.148	2.766	2.074
40×80×3 mm	13.963	854	427	213	120
50×100×3 mm	22.424	1.371	686	427	240
60×120×4 mm	42.533	2.601	1.301	867	546

Değerler gerilme (150 N/mm²) ve sehim (L/300) sınırlarının küçüğüdür; dikdörtgen kesitlerde yükseklik h ekseni etrafında eğilme varsayılmıştır (profil yatık değil, dik kullanılır).

Açıklık iki katına çıkınca kapasite neden dörtte bire iner

Tekil yükte sehim δ = P·L³/(48·E·I) bağıntısıyla açıklığın küpüyle büyür, izin verilen sehim ise L/300 ile yalnız doğrusal artar. İkisi oranlanınca güvenli yük L² ile ters orantılı kalır: 40×40×2 profil 1 m açıklıkta 224 kg taşırken 2 m açıklıkta 63 kg, 4 m açıklıkta 16 kg taşır. Kapasite artırmanın en ucuz yolu kesit büyütmek değil, açıklığı kısaltmak ya da ara mesnet koymaktır.

Et kalınlığı mı, kenar ölçüsü mü artırılmalı?

Kenar ölçüsü kapasiteyi çok daha hızlı büyütür: 3 m açıklıkta 60×60×3 profil 141 kg taşırken aynı açıklıkta 100×100×3 695 kg taşır — kilo 1,72 katına çıkarken kapasite 4,9 katına çıkar. Et kalınlığını 3 mm'den 4 mm'ye çıkarmak ise 100×100'de kapasiteyi yalnız %29 artırır. Kural: önce kenar ölçüsü, sonra et.

Yayılı yük ile tekil yük arasındaki fark

Aynı kesit ve açıklıkta boyunca yayılı toplam yük, ortadan gelen tekil yükün yaklaşık iki katı olabilir: 100×100×3 profil 3 m açıklıkta ortadan 695 kg taşırken, aynı ağırlık boy boyunca yayıldığında yaklaşık 1113 kg taşınabilir. Raf, platform ve döşeme gibi yükün dağıldığı işlerde tekil yük değeriyle hesap yapmak gereğinden büyük kesit seçtirir.

Kutu profil mukavemet değerleri: I ve W nasıl çıkar

Atalet momenti I = (b·h³ − b₁·h₁³)/12, kesit modülü W = 2I/h; b₁ ve h₁ iç ölçülerdir (dış ölçü − 2 × et). Örnek 40×40×2: iç ölçü 36 mm, I = 73.365 mm⁴, W = 3.668 mm³. Köşe yarıçapı ihmal edildiği için değerler üretici tablosundan %2–4 yüksek çıkar; emniyet yönünde olduğu için ön seçimde kullanılabilir, kesin hesapta üretici kataloğu esastır.

200×200 kare profilin ağırlığı ne kadardır?

200×200×6 kutu profil 36,06 kg/m, 6 m boy 216,4 kg; 200×200×8 için 47,37 kg/m ve 284,2 kg. Ağırlık formülü TS EN 10219-2 Ek A'dan gelir ve ağırlık hesaplayıcıda her ebat için hesaplanır. Bu ölçüler stok dışı olabilir, sipariş öncesi teyit edilir.

Konsol (tek taraftan ankastre) kullanımda kapasite

Konsolda aynı kesit çok daha az taşır: uçtan yük için moment P·L, sehim ise P·L³/(3EI) olur. 60×60×3 profil 1,5 m konsolda uçtan yaklaşık 505 kg taşır; aynı kesit 1,5 m tek açıklıklı kirişte 505 kg taşır. Sundurma, tabela ve balkon taşıyıcısı gibi konsol işlerinde bu fark atlanırsa kesit yetersiz kalır.

Sık Sorulan Sorular

Kutu profil kaç kg yük taşır?

Kesit, açıklık ve yükün nasıl geldiğine bağlıdır. Ortadan tekil yük ve 2 m açıklıkta 40×40×2 profil yaklaşık 63 kg, 3 m açıklıkta 60×60×3 yaklaşık 141 kg, 100×100×3 yaklaşık 695 kg taşır. Bu değerler S235 için 150 N/mm² emniyet gerilmesi ve L/300 sehim sınırının küçüğüdür.

40x40 profil ne kadar yük taşır?

40×40×2 kutu profil 2 m açıklıkta ortadan yaklaşık 63 kg, 1 m açıklıkta yaklaşık 224 kg taşır. Kesit modülü 3.668 mm³, atalet momenti 73.365 mm⁴. Açıklık iki katına çıktığında tekil yük kapasitesi dörtte bire iner, çünkü sehim açıklığın küpüyle artar.

100x100 profil kaç kg taşır?

100×100×3 kutu profil 3 m açıklıkta ortadan yaklaşık 695 kg, 4 m açıklıkta yaklaşık 391 kg taşır. Kesit modülü 36.542 mm³. Et 4 mm'ye çıkarıldığında kapasite yaklaşık %29 artar.

Hesapta hangi sınır belirleyici olur?

Kısa açıklıkta gerilme, uzun açıklıkta sehim belirleyicidir. 40×40×2 profilde 1 m açıklıkta gerilme sınırı, 2 m ve üzerinde sehim sınırı öne geçer. Hesaplayıcı ikisini de hesaplar ve küçük olanı sonuç olarak verir.

Bu hesap proje yerine geçer mi?

Hayır. Bu sayfa ön seçim içindir: tek açıklıklı, yanal olarak tutulmuş, statik yük altındaki bir kirişi varsayar. Burulma, yanal burkulma, dinamik/darbeli yük, kaynak ve bağlantı detayı hesaba girmez. Taşıyıcı yapıda kesit, yetkili bir mühendisin projesiyle belirlenir.

Kare profil mukavemet değerleri nereden gelir?

Atalet momenti I = (b·h³ − b₁·h₁³)/12 ve kesit modülü W = 2I/h bağıntılarından; b₁ ve h₁ iç ölçülerdir (dış ölçü − 2 × et). Köşe yarıçapı ihmal edildiği için sonuç üretici tablosundan %2–4 yüksek çıkar, bu da emniyet yönündedir.

Kesit değerleri geometriden hesaplanır (I = (b·h³ − b₁·h₁³)/12); emniyet gerilmesi S235 için 150 N/mm², sehim sınırı L/300, E = 210.000 N/mm². Fiyatlar Eylül 2026 tarihli toptan liste.

Hesapta kullanılan ölçülerin güncel metre ve boy fiyatı

Ölçü	kg/m	₺/m	6 m boy	6 m boy KDV dâhil
20×20×1,5 mm	0,85	40,30	242	290
30×30×2 mm	1,64	71,45	429	514
40×40×2 mm	2,18	93,70	562	675
50×50×2 mm	2,39	118,75	713	855
60×60×3 mm	4,36	207,80	1.247	1.496
80×80×3 mm	6,10	281,90	1.691	2.030
100×100×3 mm	7,67	360,65	2.164	2.597
120×120×4 mm	12,36	569,10	3.415	4.098

Eylül 2026 toptan liste fiyatlarımızdır; KDV hariç sütunlara KDV dâhil karşılığı eklenmiştir. Liste haftalık yenilenir, kur ve hadde değişiklikleri gecikmeli yansır; sipariş öncesi teyit alın. Ölçüye kesim ücretlidir. Tam liste için kutu profil fiyat listesi sayfasına bakabilirsiniz.
